Kabel ERBI 6/14k 14x0,22 s konektorem 6m

6/14k 14x0,22 kabel s konektorem 6m

Originální kabel pro elektromechanické zámky ERBI zaručuje spolehlivost a bezpečnost systému. Kabel je určený pro zámky řady SAM EL a HOT EL s mikrospínači (MI).

Jeden konec kabelu je zakončem 14-ti pinovým konektorem.

Specifikace:

Délka: 6m

Počet vodičů: 14

Průřez vodiče: 0,22mm

Teplotní rozmezí: - 20 - + 70°C

Slouží pro připojení napájení, čteček, odchodých tlačítek, monitorování, EPS a dalšího příslušenství k elektronickým zámkům ERBI SAM EL A HOT EL.

Zapojení:

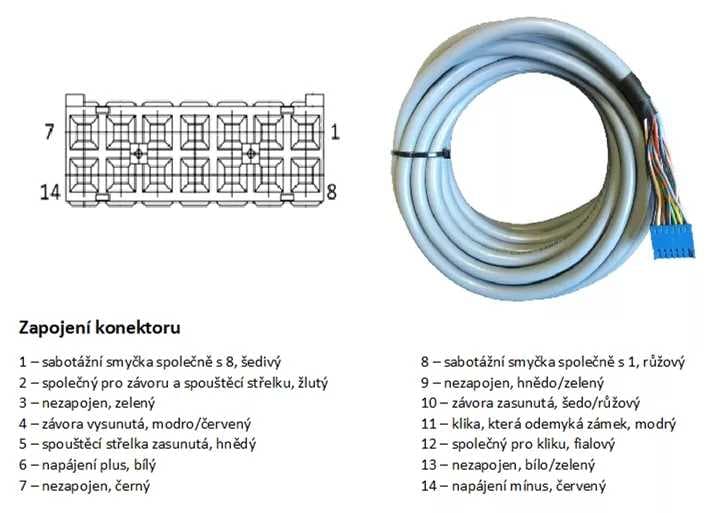

Zapojení konektoru:

1 - sabotážní smyčka společně s 8, šedivý

2 - společný pro závoru a spouštěcí střelku, žlutý

3 - nezapojen, zelený

4 - závora vysunutá, modro/červený

5 - spouštěcí střelka zasunutá, hnědý

6 - napájení plus, bílý

7 - nezapojen, černý

8 - sabotážní smyčka společně s 1, růžový

9 - nezapojen, hnědo/zelený

10 - závora zasunutá, šedo/růžový

11 - klika, která odemyká zámek, modrý

12 - společný pro kliku, fialový

13 - nezapojen, bílo/zelený

14 - napájení mínus, červený
